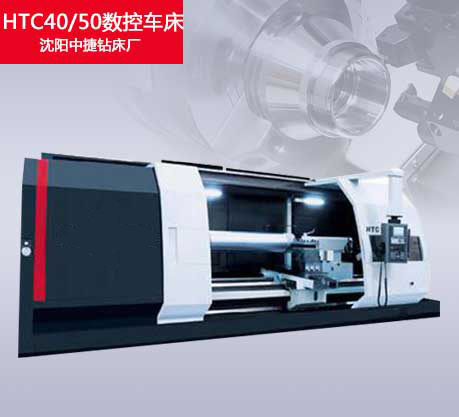

HTC40 | HTC50 | HTC5020b | ||
卡盘直径 | mm | φ254 | φ304 | φ304 |
床身上回直径 | mm | φ500 | φ600 | φ600 |
滑鞍上回转直径 | mm | φ350 | φ430 | φ400 |
盘类件加工范围 | φ500×200 | |||
X/Z轴行程 | 330/1000 | |||
车削长度 | mm | 220/780 220/1030 220/1530 | 270/760 270/1030 270/1530 | |
主轴通孔直径 | mm | φ65(φ75) | φ75 | φ75 |
主轴转速范围 | r/min | 90-2000(90-3000进口轴承) | 90-2000 | 100-2000 |
主轴头型式 | A2-6 | A2-8 | A2-8 | |
尾台套筒直径 | mm | φ125 | φ140/φ125 | |
尾台行程 | mm | 150 | 160 | |
尾台套筒锥孔 | 莫氏5号 | 莫氏5号 | ||
X/Z轴电机扭矩 | Nm | 12/12 | 12/22 | 12/22 |
快移速度(X/Z轴) | m/min | 8/12 | 16/20 | 10/12m/min |
刀架工位数 | 工位 | 8(12) | 8(12) | 8 |
刀方尺寸 | mm | 25×25 | 25×25 | 25×25mm |
工具孔直径 | mm | φ40 | φ40 | |
刀架定位精度 | ±4" | ±4" | ||
刀架重复定位精度 | ±1.6" | ±1.6" | 0.005" | |
工件精度 | IT6 | IT6 | IT6 | |
粗糙度 | Ra1.6-0.8 | Ra1.6-0.8 | Ra1.6-0.8 | |
主电机功率 | mm | 15/18.5 | 22/26 | 22/26 |
定位精度 | ||||
X轴 | mm | 0.008 0.008 0.008 | 0.008 0.008 0.008 | 0.01 |
Z轴 | mm | 0.012 0.015 0.020 | 0.012 0.015 0.020 | 0.016 |
重复定位精度 | ||||
X轴 | mm | 0.006 0.006 0.006 | 0.006 0.006 0.006 | 0.006 |
Z轴 | mm | 0.007 0.008 0.012 | 0.007 0.008 0.012 | 0.008 |
机床外形尺寸(长×宽×高) | mm | 3630×1960×1980 3880×2005×2236 4460×2020×2150 | 3575×1960×1900 3950×2020×1900 4460×2020×2150 | 3950×2020×1900 |
机床重量(净重) | kg | 8750 9000 9800 | 9000 10000 11000 | 10000 |
