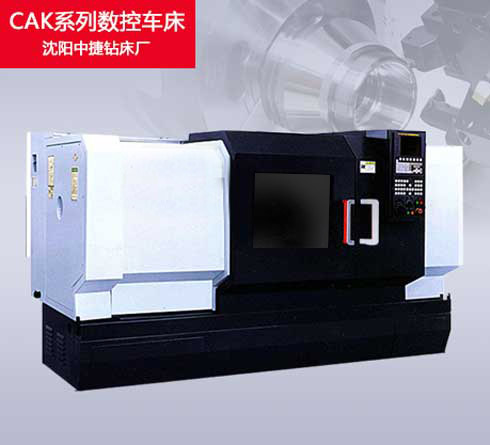

| CAK50j 系列 | CAK50i 系列 | CAK61j 系列 | CAK61j 系列 | CAK63 系列 | CAK80 系列 | ||
| 床身回转直径 | mm | 500 | 500 | 610 | 610 | 630 | 800 |
| 导轨跨度 | mm | 400 | 400 | 400 | 400 | 550 | 600 |
| 工件长度 | mm | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 640 890 1390 1900 | 750 1500 3000 | 1500 3000 5000 |
| 车削长度 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 1350 2850 | 1350 2850 4850 |
| 车削直径 | |||||||
| 立式刀架 | mm | 500(立四) 360(立六) | 500(立四) 360(立六) | 610(立四) 480(立六) | 610(立四) 480(立六) | 630 | 800 |
| 滑板上回转直径 | |||||||
| 立式刀架 | mm | 300 | 300 | 370 | 370 | 350 | 480 |
| 车削直径 | |||||||
| 卧式刀架 | mm | 400 | 400 | 500 | 500 | 500(卧六) 400(卧八) | 600(卧六) |
| 滑板上回转直径 | |||||||
| 卧式刀架 | mm | 280 | 280 | 350 | 350 | 350(卧六) 310(卧八) | 480(卧六) |
| 主轴端部型式及代号 | mm | A8 | A8 | A8 | A8 | D11 | D11 |
| 卡盘 | |||||||
| 手动 | ● φ250 | ● φ250 | ● φ250 | ● φ250 | ● φ315 | ● φ315 | |
| 气动 | ★ φ250 | ★ φ250 | ★ φ250 | ★ φ250 | / / | / / | |
| 液压 | ★ φ250 | ★ φ250 | ★ φ250 | ★ φ250 | ★ φ304 | ★ φ304或381 | |
| 主轴前端锥孔锥度 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | 1:20 | |
| 主轴孔径 | mm | 70mm | 70mm | 70mm | 70mm | 104mm | 104mm |
| 主轴转速级数 | |||||||
| 双速电机 | ● 12级 n | / / | ● 12级 n | / / | / | / | |
| 变频电机 | ★ 自动三档无级 | ● 自动三档无级 | ★ 自动三档无级 | ● 自动三档无级 | 自动四档无级 | 自动四档无级 | |
| 主轴转速范围 | |||||||
| 双速电机 | r/min | ● 40-1800 | / / | ● 40-1800 | / / | / | / |
| 变频电机 | r/min | ★ 22-220 71-710 215-2200 | ● 22-220 71-710 215-2200 | ★ 22-220 71-710 215-2200 | ● 22-220 71-710 215-2200 | 17-128 38-278 75-750 170-1000 | 17-100 38-222 76-445 180-1000 |
| 主电机功率 | |||||||
| 双速电机 | kW | ● 6.5/8 | / / | ● 6.5/8 | / / | / | / |
| 变频电机 | kW | ★ 7.5 | ● 7.5 | ★ 7.5 | ● 7.5 | 11 | 15 |
| 中心高 | |||||||
| 距床身 | mm | 250 | 250 | 305 | 305 | 315 | 400 |
| 距地面 | mm | 1130 | 1130 | 1185 | 1185 | 1110 | 1130 |
| 快移速度X/Z | mm/min | 5/10 (1900mm时 Z为6) | 5/10 (1900mm时 Z为6) | 5/10 (1900mm时 Z为6) | 5/10 (1900mm时 Z为6) | 4/8 | 4/8 |
| 刀架转位时间(一工位) | s | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 2.4(立四) 2.2(立六) 1.6(卧六) | 3.9(立四) 3.6(立六) 1.7(卧六) 1.6(卧八) | 3.9(立四) 3.6(立六) 1.7(卧六) 1.6(卧八) |
| 刀架转位重复定位精度 | mm | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" | 0.008" |
| X轴行程 | mm | 250 | 250 | 305 | 305 | 320 | 420 |
| Z轴行程 | mm | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 850 1350 1860 | 600 1350 2820 | 1350 2850 4850 |
| 工件精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |
| 工件表面粗糙度 | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 |
| 尾台套筒直径/行程 | mm | 75/150 | 75/150 | 75/150 | 75/150 | 100/250 | 100/250 |
| 尾座锥孔锥度 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | |
| 刀架形式 | |||||||
| 立式四工位 | ● | ● | ● | ● | ● | ● | |
| 立式六工位 | ★ | ★ | ★ | ★ | ★(不配尾座) | ★(不配尾座) | |
| 卧式六工位 | ★ | ★ | ★ | ★ | ★ | ★ | |
| 卧式八工位 | ★ | ||||||
| 刀杆尺寸 | |||||||
| 外圆 | mm | □25×25 | □25×25 | □25×25 | □25×25 | □32×32 | □32×32 |
| 内孔 | mm | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32,φ25 | φ32 | φ32 |
| 承重 | |||||||
| 轴类件 | kg | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1300 1500 1600 1700 | 1500 2000 2500 | 2000 2500 3000 |
| 盘类件 | kg | 600 | 600 | 600 | 600 | 1000 | 1200 |
| 机床重量 | kg | 2100 2300 2600 2900 | 2100 2300 2600 2900 | 2200 2500 2700 3000 | 2200 2500 2700 3000 | 3750 4000 5000 | 5500 6500 8000 |
