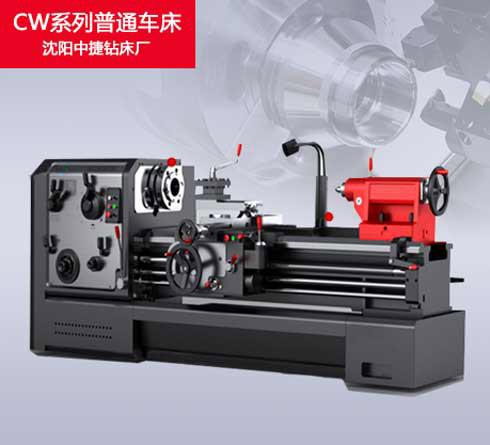

CW系列普通卧式车床
| 项目 | 单位 | CW6163B/C | CW6180Q | CW6193B/C | CW6180B/C | CW61100Q | CW61110B/C |
| CW6263B/C | CW6280Q | CW6293B/C | CW6280B/C | CW62100Q | CW62110B/C | ||
| 床身上回转直径 | mm | 630 | 800 | 930 | 800 | 1000 | 1100 |
| 刀架上回转直径 | mm | 350 | 520 | 650 | 480 | 680 | 800 |
| 工件长度 | mm | 750,1500,2000, | 750,1500,2000, | 750,1500,2000, | 1500,3000, | 1500,3000, | 1500,3000, |
| 3000-15000 | 3000-15000 | 3000-15000 | 4000,5000-15000 | 4000,5000-15000 | 4000,5000-15000 | ||
| CW(93/80Q) | CW(93/80Q) | CW(93/80Q) | |||||
| 系列无750规格 | 系列无750规格 | 系列无750规格 | |||||
| 马鞍槽内回转直径/有效宽度 | mm | 800/300 | 970/300 | 1100/300 | 1100/310 | 1200/310 | 1300/310 |
| 主轴通孔直径和轴头型式 | mm | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） |
| 主轴通孔前端锥体和顶尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 |
| 主轴转速级数和范围 | r/min | 18种7.5-1000(B系列） | 18种6-800 | 18种6-800 | 18种5.4-720 | 18种5.4-720 | 18种4.8-640 |
| 18种8.5-800(C系列） | (B系列） | (B系列） | |||||
| 18种8.5-800 | 18种8.5-800 | ||||||
| (C系列） | (C系列） | ||||||
| 纵进给量级数和范围 | mm/r | 64种0.05-24.3 | 64种0.06-24.3 | 64种0.05-24.3 | 64种0.06-24.3 | 64种0.06-24.3 | 64种0.05-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 | 0.05-0.76 | 0.05-0.76 | 0.06-0.912 | 0.06-0.912 | 0.06-0.912 |
| 横向进给量与纵进给量的比率 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | |
| 床鞍快移速度 | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm | 50种 1-240 | 50种 1-240 | 50种 1-240 | 50种 1-240 | 50种 1-240 | 50种 1-240 |
| （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | ||
| 英制螺纹种数、范围 | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | |
| 模数螺纹种数、范围 | mm | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 |
| 径节螺纹种数、范围 | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | |
| 下刀架横向行程 | mm | 315 | 450 | 500 | 500 | 500 | 500 |
| 上刀架行程 | mm | 200 | 200 | 200 | 200 | 200 | 200 |
| 尾座套筒行程 | mm | 250 | 250 | 250 | 250 | 250 | 250 |
| 尾座套筒锥度 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | |
| 床身导轨宽度及淬火硬度 | mm | 550RC52 | 550RC52 | 550RC52 | 600RC52 | 600RC52 | 600RC52 |
| 主电机功率 | kW | 11 | 11 | 11 | 11或15 | 11或15 | 11或15 |
| 快速电机功率 | kW | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
| 冷却泵电机功率 | w | 90 | 90 | 90 | 90 | 90 | 90 |
| 机床宽度×高度/包装宽度×高度 | mm | 1380×1450 | 1380×1450 | 1380×1450 | 1550×1630/ | 1550×1630/ | 1550×1630/ |
| ×1720×1710 | ×1720×1710 | ×1720×1710 | 1820×1800 | 1820×1800 | 1820×1800 | ||
| 1380×1770/ | 1380×1770/ | 1380×1770/ | 1550×1790/ | 1550×1790/ | 1550×1790/ | ||
| (CW6180Q) | (CW6180Q) | (CW6180Q) | (CW61100Q) | (CW61100Q) | (CW61100Q) | ||
| 1440×1835/ | 1440×1835/ | 1440×1835/ | 1560×1900/ | 1560×1900/ | 1560×1900/ | ||
| 1800×2340 | 1800×2340 | 1800×2340 | 1800×2520 | 1800×2520 | 1800×2520 | ||
| (CW6193系列） | (CW6193系列） | (CW6193系列） | (CW61110系列） | (CW61110系列） | (CW61110系列） | ||
| 机床长度/包装箱长度 | |||||||
| 工件长度 | |||||||
| 750 | mm | 2890/3440 | |||||
| 1500 | mm | 3690/4240 | 3700/ | 3690/3900 | 3700/4150 | 3700/4150 | 3700/3900 |
| 2000 | mm | 4070/ | |||||
| 3000 | mm | 5190/5740 | 5250/ | 5190/5400 | 5250/5650 | 5250/5650 | 5250/5400 |
| 4000 | mm | 6120/6640 | 6120/ | 6100/6350 | 6250/6650 | 6250/6650 | 6250/6450 |
| 5000 | mm | 7200/7750 | 7200/ | 7200/7430 | 7250/8050 | 7250/8050 | 7250/7630 |
| 机床净重 | |||||||
| 工件长度 | |||||||
| 750 | mm | 3400/4400 | |||||
| 1500 | mm | 3700/4700 | 4300/ | 4200/4950 | 4900/6000 | 4900/6000 | 5500/6350 |
| 2000 | mm | 4200/ | |||||
| 3000 | mm | 4700/5900 | 5300/ | 5200/6250 | 5500/6900 | 5500/6900 | 6100/7250 |
| 4000 | mm | 5800/7700 | 6400/ | 6300/7500 | 6100/8000 | 6100/8000 | 6700/8150 |
| 5000 | mm | 6800/8800 | 7400/ | 7300/8700 | 6900/9000 | 6900/9000 | 7500/9200 |
| 床身宽度 | mm | 550 | 550 | 550 | 600 | 600 | 600 |
| 承重 | kg | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
